通過上期中級案例的學習對貼點部位、“面片擬合”使用有一定的了解，接下來“方形把手”案例將深入學習貼點部位、面片擬合以及反面掃描和曲面編輯。讓學員學習分析特征對稱的模型、掌握逆向建模思路。

感興趣的話就接著看下去吧。

一、點云數據處理。

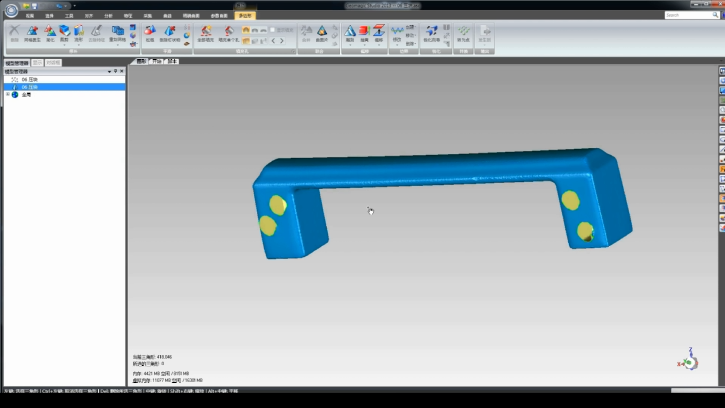

1、將點云數據導入軟件，著色點云數據，刪除【非連接項】和【體外孤點】。點擊【減少噪音】，偏差限制設置為0.05，再點擊【應用】執行計算，計算完成后按【確定】。點擊【統一】，按照默認參數設置處理。再點擊【封裝】，點云數據轉換為網格面片。

（△網格面片）

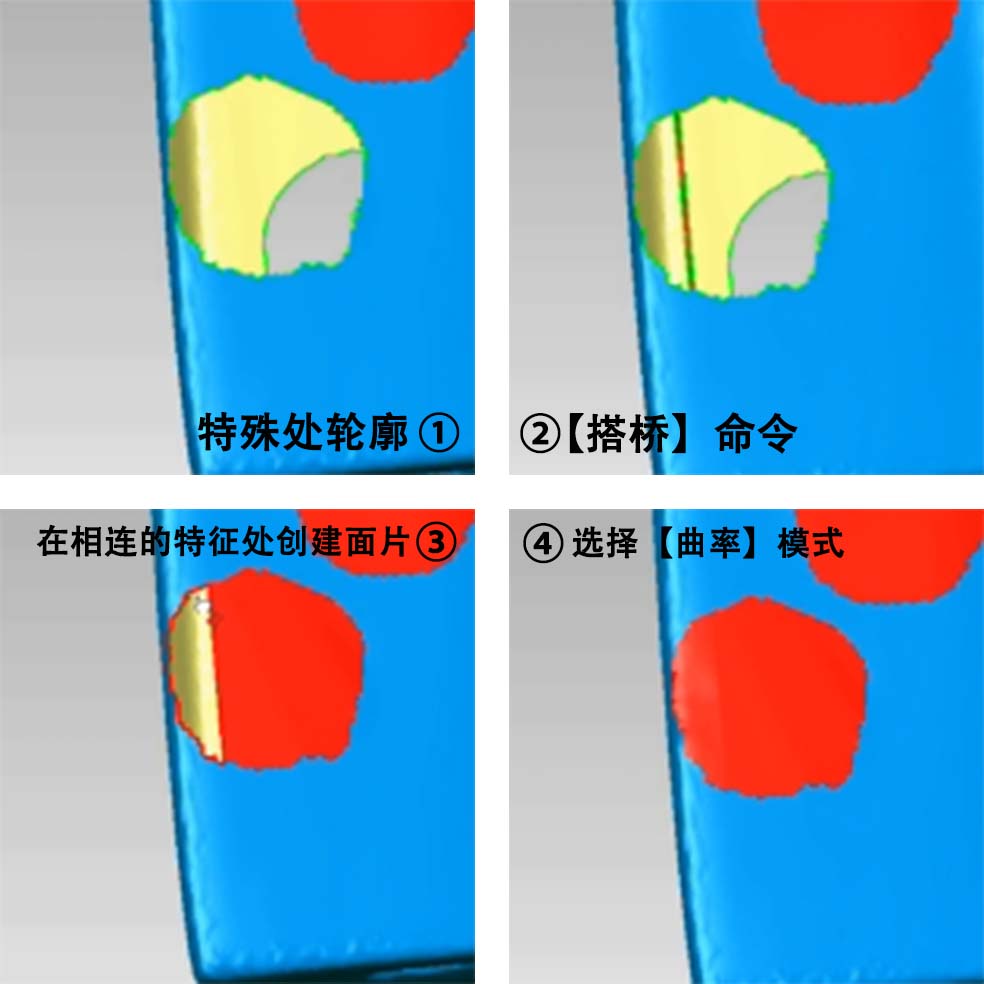

2、修補破損區域。鼠標左鍵框選破損區域再按【Delete】刪除，再點擊【填充單個孔】點選破損面片的邊緣輪廓，選擇面片輪廓時需注意不能選在特征處的輪廓，需要使用【搭橋】命令，在相連的特征處創建面片，創建后選擇【曲率】模式，選擇面片輪廓，再次點擊【填充單個孔】完成填補。

（△填充破損區域）

3、可輸出STL文件重構模型。

二、全局坐標對齊

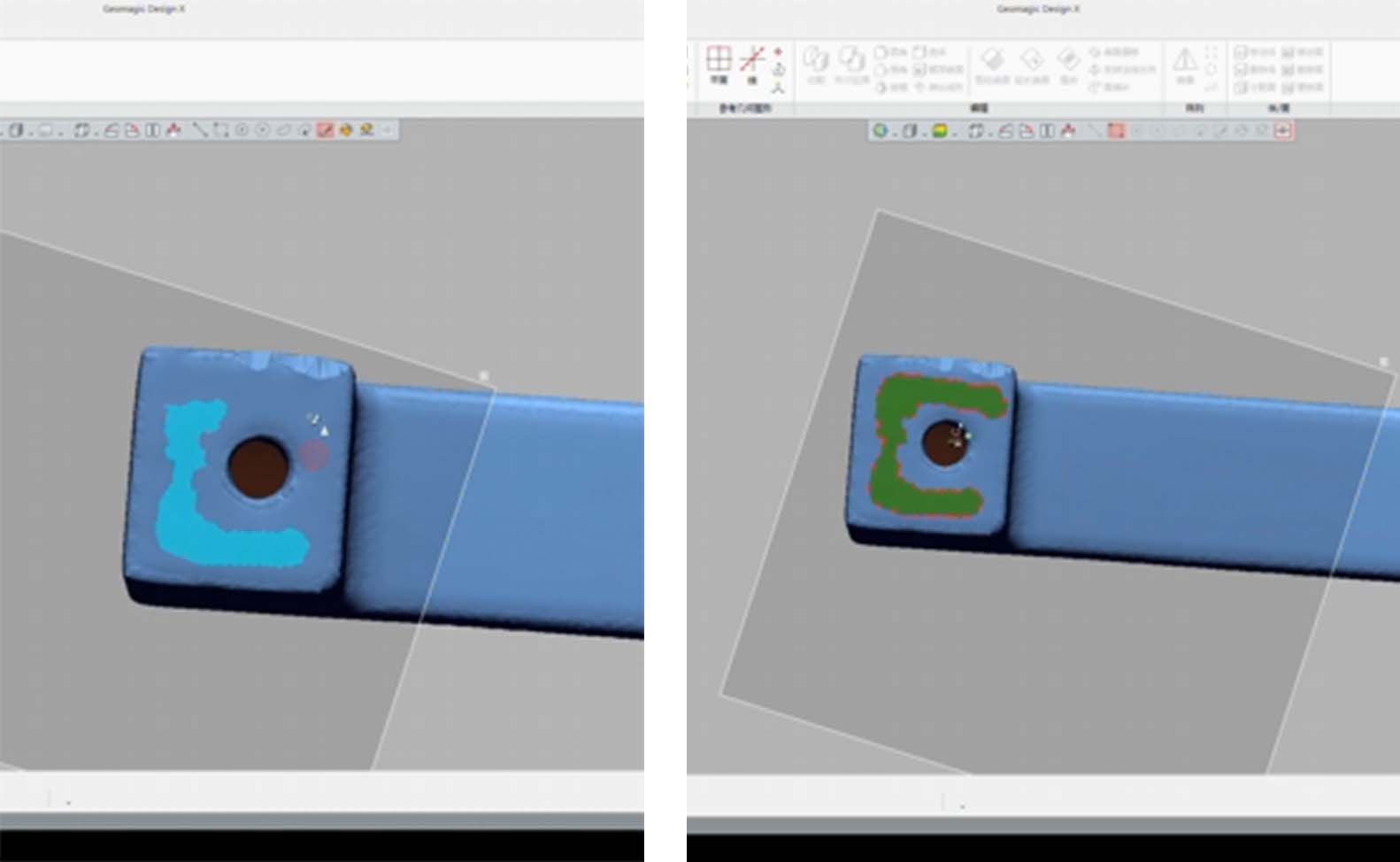

1、將網格面片導入到Geomagic Design X軟件中，首先需要對面片的全局坐標進行擺正，擺正需使用【領域組】畫筆工具創建基準平面，盡量選擇面片上平整的面進行涂抹，可保證創建的平面高度擬合選擇面片的區域。通過【領域組】創建的領域可通過【面片擬合】創建平面。

（△涂抹平面）

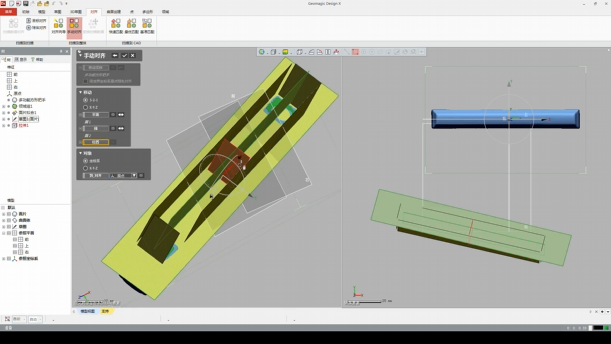

2、接著需將另外兩個平面創建出來方可進行坐標對齊，因面片截面是矩形對邊分別平行，可使用草圖中的【直線】命令創建截面線。約束平行后可用【智能尺寸】測量長度值，可根據測量值平均得出平行線的中軸線，接著創建另外一組平行線，用同樣的方法測量長度值。參數化設置微調兩直線的距離，使其更加貼合面片，這樣可使創建出的中軸線精度更高，創建出曲線后通過參數化設置距離的中間值，即可創建出精準度高的中線，創建中軸線后按【退出草圖】回到編輯界面。線條通過【拉伸】可創建曲面，由此形成的曲面可作為配對坐標基準面的參考，通過【手動對齊】配對全局坐標，命令操作完成嘔全局坐標對齊完畢。

3、刪除復制曲面后即可開始逆向建模。

三、逆向建模

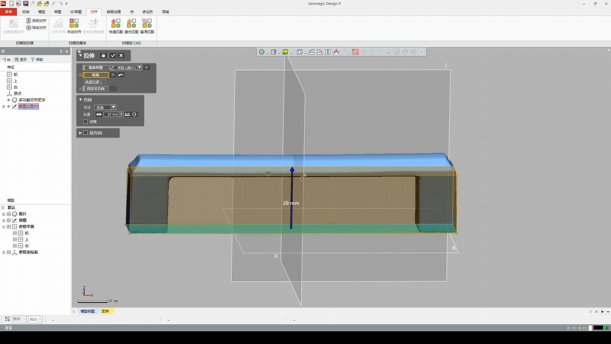

1、通過【面片草圖】命令提取面片下部曲線，使用【直線】命令創建草圖，分別約束兩組曲線【水平】和【垂直】。使用【剪切】命令中【相交剪切】可延伸曲線至相交，使用【拉伸】命令拉伸創建實體，拉伸高度應高于面片高度。

（△創建實體）

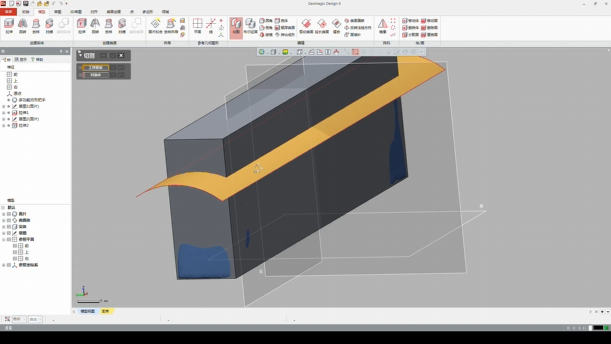

2、接下來創建上部曲面修剪多余部分實體，用同樣的方法使用【面片草圖】提取面片曲線，使用草圖中的命令創建出精準高度的曲面。使用【切割】命令以曲面修剪實體。接下來繼續使用【面片草圖】命令創建實體特征，使用草圖中的命令創建出封閉的截面，封閉截面通過拉伸創建實體對主體進行求差，修剪多余的實體部分，參照此前所用的方法使用【面片草圖】創建特征，使特征對主體實體進行布爾求差，實體創建完成后使用【圓角】命令對實體倒圓角即可。

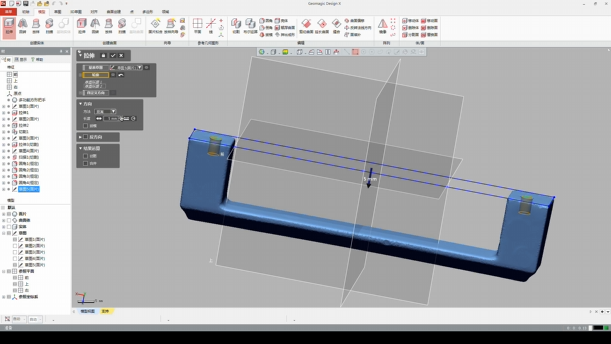

3、需注意模型圓角特征并不是一樣的，需根據面片進行圓角特征的創建。最后將模型上的圓孔特征創建出來。

（△創建圓孔特征）

這樣，“方形把手”模型逆向建模就完成啦，感謝觀看，歡迎指導。感興趣的話多多留言、點亮在看、隨手轉發。關注3D經緯，學習3D打印不迷路。
