本期學習的是SLA工藝，由“測試塊”案例入門，再進階到“鯊魚”、“三羊開泰”案例。

感興趣的話就一起看下去吧！

入門案例“測試塊”結構簡單，成型尺寸是150mm*150mm正方形，可以讓學生初步了解SLA打印流程和打印、取件、洗件等基礎知識。但是入門“測試塊”也有它的重難點——精度測試。精度測試即是在打印好“測試塊”后用酒精洗去它表面樹脂，再用游標卡尺測量它的最大尺寸，與設計數據對比，測出誤差值。一般來說，SLA的單邊誤差必須控制在0.1mm以內才算達到設備精度的要求。

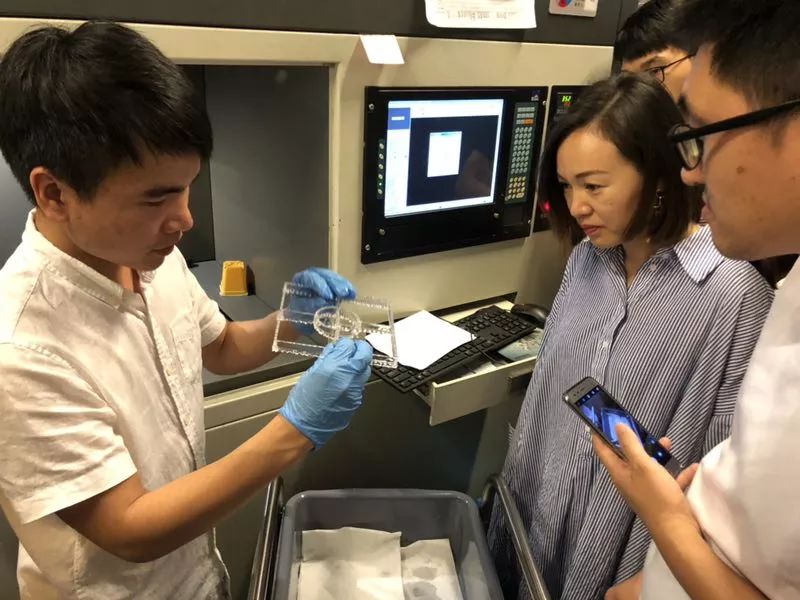

（△測量測試塊）

“鯊魚”定為本期的中級案例是它因為可以讓學生了解模型設計裝配位，增強學生動手能力，掌握模型裝配后，通過補土、打磨等處理去除拼痕。從中可以進一步學習到模型擺放、加支撐、切片、打印、取件、洗件、去支撐、打磨等基礎知識。設計裝配位、抽殼、打孔和模型拼接、噴漆是“鯊魚”的重難點。

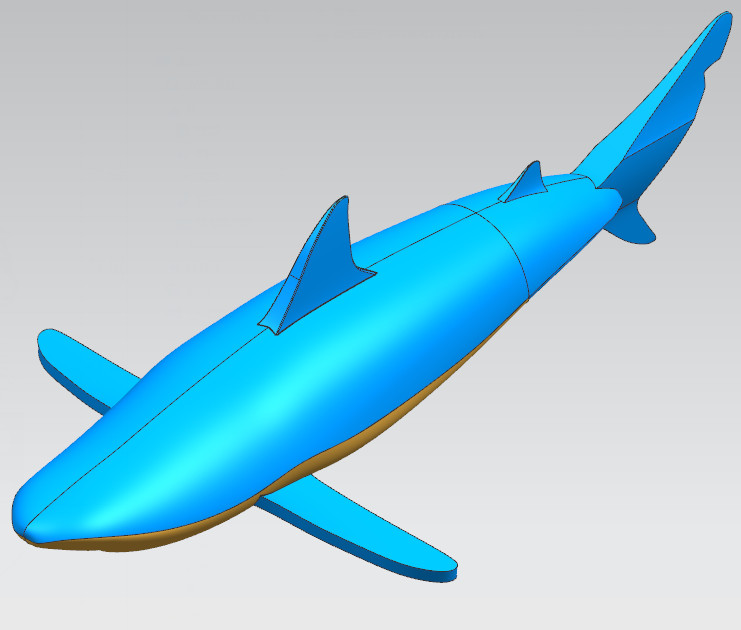

（△“鯊魚”模型）

1、設計裝配位。首先用切割命令把“鯊魚”分成頭部+身體和尾部兩個部分，在其切割面創建方塊作為裝配卡位，方塊和鯊魚身體進行求差使鯊魚的身體的切割面有一個凹槽，與尾部進行求和使方塊形成一個凸槽，從而可以將鯊魚兩個部分拼合起來。

注意：所有的裝配物體必須要有避空設計！單邊避空間0.05mm~0.1mm之間最佳。

2、抽殼打孔。對于擺件模型，我們需要對其進行抽殼打孔。抽殼可使打印時間降低，節省耗材；而打孔可以使里面的樹脂可以流出。

3、模型拼接。工件在打印完成后清洗干凈，在拼接面滴上膠水使模型粘合，然后將其放置通風處干燥。

高級案例“三羊開泰”來嘍。在前面兩個案例的基礎上新增了“手動加載支撐”，難度升級。在SLA工藝中，支撐加載是非常重要的環節，因為我們經常會遇到模型有懸空的部分，這時候就需要用到支撐了。若是支撐加的好，模型后續處理難度大大降低；若是支撐加不好，后續處理相對繁瑣許多，留下痕跡的影響成品效果。

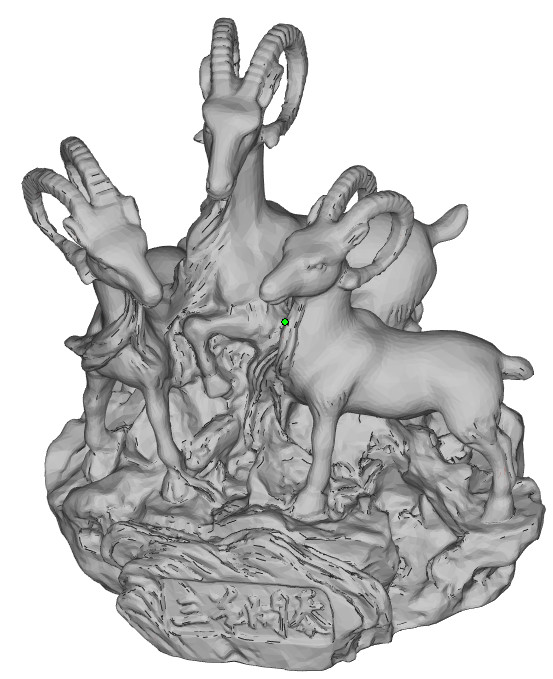

（△“三羊開泰”模型）
